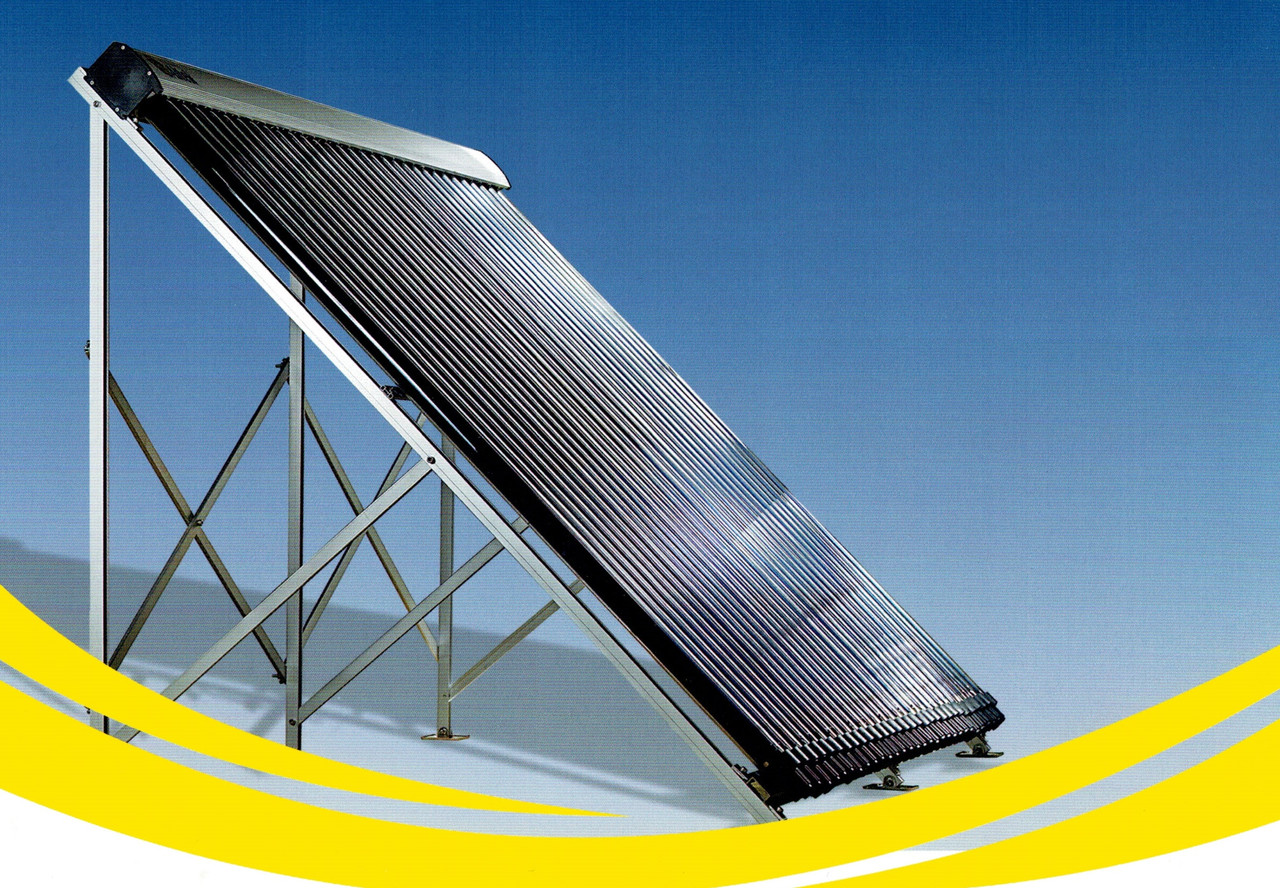

SC-HD-30 Колектор сонячний вакуумний самозливний для нагрівання води

Колектор сонячний вакуумний SC-HD-30 самозливний із технологією захисту Drainback для нагрівання води

Запобігати закипанню, замерзанню та повітряним коркам у вакуумному сонячному колекторі допоможе нова технологія Drainback.  У таку систему увійдуть: сонячний колектор моделі SD-HP, бачок для зливу теплоносія, насосна група та бак водонагрівач із змійовиком.

Сонячні колектори моделі SD-HP заповнені спочатку повітрям. Коли система запускається, теплоносій  за допомогою насоса подається в колектор, витісняючи повітря. Забравши тепло, теплоносій передає його воді у водонагрівачі через мідний змійовик. Після закінчення роботи системи насос не гойдає і теплоносій стікає з колектора в спеціальну ємність.  Для цього передбачені спеціальні висновки на задній стінці корпусу сонячного водонагрівача. Такий принцип захищає теплоносій на основі пропіленгліколю від впливу високих температур (понад 200 °C).

Теплоносієм може слугувати вода.

Теплоносій не перегріється, якщо довго не знімати тепло.

Особливості встановлення колекторів за технологією Drainback:

• Рекомендується використовувати потужніші насоси. Якщо вже є стандартний насос із напором 6-7 м ст., то різниця висот між точками системи не має бути більш ніж 6 м
• Основна проблема появи несправностей — наявність повітря, яке веде до окиснення. Необхідно міняти повністю весь теплоносій у системі раз на рік.
• Не можна встановлювати  — повітровідвідники, зворотні клапани та розширювальні баки.
• Під час розрахунку кількості теплоносія необхідно врахувати, що в баку зворотного подавання має завжди бути певна його кількість.
• Встановлюємо на похилий або плоский дах
• Якщо система складається з декількох сонячних колекторів, то під'єднувати їх треба паралельно.

Характеристики:

• Корпус колектора зроблений з алюмінієвого сплаву
• Як ізоляцію використана мінеральна вата завтовшки 37 мм
• Внутрішній теплообмінник діаметром — 35 мм
• Розміри під'єднань — мідь, Ø12 х 40 х 0,8 мм (під паяння)
• Температура стагнації — 250 °C
• Місткість теплообмінника — 1,76 л
• Установлювальний кут нахилу — 15-60 ˚
• Характеристики вакумних трубок — Тришарове покриття; високий вміст бору та кремнію 3.3; SS-AL-Nx/Cu; ступінь вакууму Р ⁇ = 5*10 - 4 Па
• Теплова трубка — 14-мм конденсатор, мідь TU1 + вода; потужність передавання  ⁇ =150 Вт; робочий тиск 4 МПа
• Алюмінієва рама-каркас товщиною 3,0 мм
