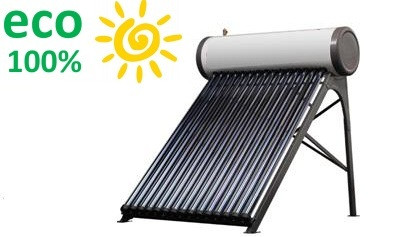

Колектор SP-C-30 eco100% (водонагрівач) сонячний сезонний з баком і змійовиком напірна система

Водонагрівач сонячний сезонний з баком і змійовиком SP-C-30 напірна система

Системи сонячного нагріву води з баком ідеально підходять для дачних ділянок, літніх душових кабінок, сезонного забезпечення ГВП готелів і пансіонатів.

Принцип роботи геліосистеми з напірним баком і теплообмінником для "чайників"

Система називається в побуті «термосифонної», тому що в її роботі використовується термосифонное властивість води – щільність води змінюється при зміні температури.

Холодна вода, що надходить в бак через бачок наповнення, має більшу щільність, ніж нагріта вода в баку і тому опускається по нижній стороні вакуумних трубок у самий низ. При цьому тепла вода з верхньої частини трубки піднімається вгору бака.

Основна відмінність від геліосистеми безнапірної SD-T2 полягає в тому, що гаряча вода береться не з бака, а з мідного теплообмінника. Вода всередині бака напірної системи виконує функцію теплоаккумулятора. Холодна вода підключається до мідного теплообмінника, який занурений в нагріту воду всередині бака.

Проходячи по мідній трубі теплообмінника, холодна вода через стінки труби нагрівається від нагрітої води в баку. Таким чином на виході з змійовика ми маємо гарячу воду з напором холодного водопроводу.

Вода для ГВП готується у внутрішньому теплообміннику в проточному режимі.

Основні робочі характеристики:

1. Сонячний водонагрівач відрізняється високою стійкістю до погодних явищ, як вітер і град, а також важких температурних умов (украй високі/низькі температури).
2. Тривале підтримання високої температури, що досягається за рахунок більшої товщини шару пінополіуретану, завдяки чому досягається значне зниження тепловтрат, температура може зберігатися протягом понад 48 годин, і навіть після 100 годин вода в баку буде теплою.
3. Зовнішній бак і каркас виробу піддані антикорозійній обробці
4. Ущільнення з кремнійорганічного (силіконового) каучуку: не токсичний, не має запаху, сприяє збереженню чистоти і підтримці високої температури води, характеризується тривалим експлуатаційним ресурсом.

Для систем сонячного нагріву води з баком характерна велика теплопродуктивність,так як сонячні теплові трубки нагрівають відразу видаткову воду, без застосування додаткових теплообмінників.

Бак системи складається з двох баків, внутрішній бак, що знаходиться всередині зовнішнього, простір між стінками заповнена пінополіуретаном з метою теплоізоляції. Внутрішній бак: нержавіюча сталь SUS304-2B; товщина 0,41 мм; Ø 360мм.

Зовнішній бак і рама:забарвлена товстолистова сталь

Ізоляційний шар: пінополіуретан 50-100мм

Характеристики систем SP-C

Требования к месту установки системы:

• Дах повинен витримувати навантаження (змонтований бак заповнений водою);
• Система повинна бути орієнтована на південь (відхилення не більше 10°)
• Місце установки не повинно затінюватися протягом дня деревами, будинками або іншими технічними спорудами.
• Місце установки не повинно мати перепадів в горизонтальній площині більше 5° (це можуть бути бетонні підстави, напрямні полози або локальні опори під кріпильні п'ятаки)
• Не рекомендується закріплювати колектора на дерев'яних дошках, закріплених на профілі або горищі. З часом дерево прийде в непридатність. Опорою для системи повинні бути несучі конструкції покрівлі, а не верхній шар покрівлі.

Додаткова комплектація: Електронний контролер, комбисенсор, ел.клапан, ТЕН, термостат, анод(купуються окремо)

!!! Увага: сезонні сонячні водонагрівачі експлуатуються тільки в теплу пору року (при позитивній температурі), на зимовий період воду з системи необхідно зливати. Допускається короткочасна експлуатація в період короткочасних заморозків до -10° С, за умови автоматичного підтримання температури в баку Теном, належне утеплення і додатковому підігріві трубопроводу.

Інші види систем сонячного нагріву води можна подивитися тут.
