SC-LH2-20 Колектор вакуумний сонячний
- Очікується
- Оптом і в роздріб
- Код: 92059
29 592 ₴
Показати оптові ціни

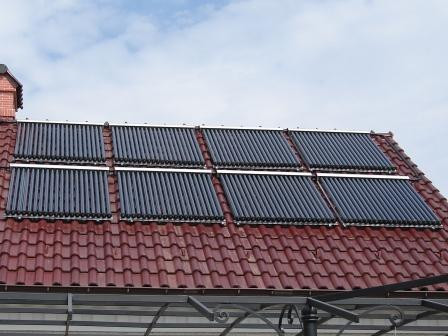

Колектор вакуумний сонячний SC-LH2-20 на 20 трубок
Всесезонний сонячний колектор — це частина, так званої, спліт-системи. Вона так названа за аналогією з кондиціонерами та має складатися з двох частин: сонячного колектора на даху та бака непрямого нагріву з вбудованим змійовиком. Замість бака може бути інший споживач тепла, наприклад, теплообмінник басейну. Контур сонячних колекторів заповнюється важкозакипною і важкозамерзальною рідиною — теплоносіям. Ще має бути встановлена насосна станція, яка створює циркуляцію теплоносія, забезпечуючи у такий спосіб відбір тепла від сонячного колектора та передавання цього тепла системі ГВС або іншому споживачеві тепла.
Вакуумний колектор із тепловою трубкою. Може бути використаний як для нагрівання гарячої води, так і для нагрівання басейну та підтримки нагрівання опалення. Додатково комплектується насосною групою, трубопроводами у високотемпературній ізоляції, бойлерами непрямого нагрівання тощо. обладнанням. Кількість і тип встановлюваного обладнання можуть підібрати фахівці нашої компанії.
До комплектації входить рама для встановлення на похилу покрівлю. Під'єднання — зовнішня різь 3/4".
Габаритні розміри геліосистеми LH2-20
| Тип вакуумної трубки | Heat pipe |
| Діаметр конденсатора | 14 мм |
| Висота конденсатора | 70 мм |
| Діаметр трубки heat pipe (стерня) | 8 мм |
| Структура | суцільностеклянна концентрична трубка з подвійними стінками |
| Якість скла | Боросилікатне скло 3,3 (Т-091) |
| Зовнішній діаметр трубки та товщина стінки | 58 +/- 0,7 мм, 1,6 мм |
| Внутрішній діаметр трубки та товщина стінки | 47 +/- 0,7 мм, 1,6 мм |
| Довжина трубки | 1800 мм |
| Площа абсорбції | 0,0807 м2 |
| Площа апертури | 0,094 м2 |
Конструкція теплопровідного стрижня в скляній трубці
| Конструктивно | багатошарове (12 шарів) сонячне абсорбувальне покриття типу AI-N/SS/Cu |
| Метод покриття | пряме напилення |
| Поглинання випромінювання | > 91% |
| Емісія тепла | < 5% при 80 ˚С |
| Глибина вакууму | Р < 5 х 10 - 2 Ра |
| Температура стагнації | 250 ˚С |
| Потужність сонячного випромінювання для початку ефективного збирання тепла | 0,77 кВт/м2 |
| Середній коефіцієнт теплових втрат | 0,85 Вт/м2 *К |
| Стійкість до граду | < 25 мм |
| Стійкість до перегрівання | до 220 ˚С |
| Стійкість до замерзання | до -30 ˚С |
| Стійкість до вітру | до 30 м/с |
| Вага | 2,02 кг +/- 0,18 кг |
| Стартова температура | 20 ˚С |
| Термін експлуатації | не менш ніж 15 років |
Типи сонячних колекторів можна подивитися тут.
| Основні | |
|---|---|
| Виробник | Altek |
| Країна виробник | Китай |
| Тип колектора | Вакуумний |
| Тип вакуумної трубки | Heat-pipe |
| Принцип работы | Під тиском |
| Режим використання | Цілорічне |
| Кількість трубок | 20 шт. |
| Площа абсорбера | 1.61 кв.м |
| Площа апертури | 1.88 кв.м |
| Мінімальна робоча температура навколишнього середовища | -20 град. |
| Термін служби | 15 років |
| Гарантійний термін | 12 міс |
| Спосіб монтажу | Похилий |
| Кут нахилу | 45 град. |
| Максимальна потужність | 1034 Вт |
| Номінальний тиск | 6 бар |
| Максимальний тиск | 10 бар |
| Максимальна температура навколишнього середовища | 100 град. |
| Габаритні розміри | |
| Вага | 69 кг |
| Довжина | 1645 мм |
| Ширина | 1980 мм |
| Параметри трубок | |
| Довжина трубок | 1800 мм |
| Зовнішній діаметр трубок | 58 мм |
| Матеріал трубки | Скло |
| Користувальницькі характеристики | |
| Площа колектора | 2.60м2 |
| Специфікація трубки | Ф58мм х 1800мм х 20 Φ конденс. 14мм |
| Гільза для термодатчика | Ø 8 мм х 100 мм |
| Внутрішній діаметр теплообмінника | 42 мм |
| Матеріал ізоляції теплообмінника | мінеральна вата 55 х 65 мм |
| Максимальна робоча температура | 100 З |
| Номінальна робоча температура | -20 С ... +90 С |
| Товщина металу | 2 мм |
| Приєднувальні діаметр | 3/4"HP |
| Місткість теплообмінника | 1,69 л |
| Продуктивність | 9, 9 кВт*год/день |
| Рекомендований витрата | 2.26 л/хв |
| Рама і колектор | Сплав алюмінію |
| Рекомендована ємність бака | 200 л |
| Розташування датчика температури | зліва |
| Тип установки | Плоска, похила, прямовисна поверхні |
| Максимальна температура нагріву | 250 З |
| Матеріал теплообмінника | Мідь |
- Ціна: 29 592 ₴
