SC-LH3-30 Колектор вакуумний сонячний без задніх опор
- Під замовлення
- Оптом і в роздріб
- Код: 98845
Відправка з 07 червня 202339 930 грн
Показати оптові ціни

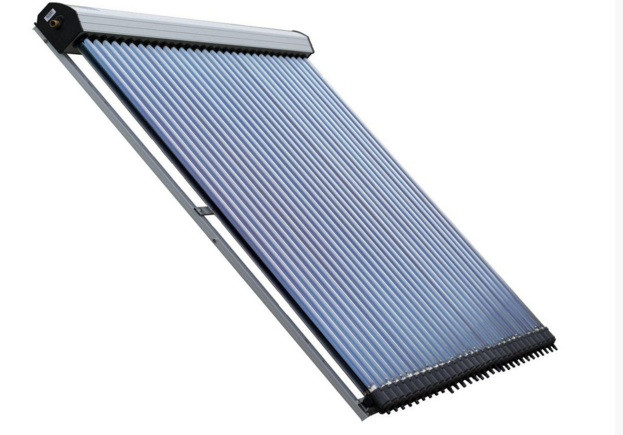

Вакуумний сонячний колектор SC-LH3-30 на 30 трубок без задніх опор
Всесезонний сонячний колектор – це частина, так званої, спліт-системи. Вона так названа за аналогією з кондиціонерами і повинна складатися з двох частин: сонячного колектора на даху і бака непрямого нагріву з вбудованим змійовиком. Замість бака може бути інший споживач тепла, наприклад теплообмінник басейну. Контур сонячних колекторів заповнюється труднозакипающей і труднозамерзающей рідиною – теплоносієм. Ще має бути встановлена насосна станція, яка створює циркуляцію теплоносія, забезпечуючи тим самим відбір тепла від сонячного колектора і передачу цього тепла системі ГВП або іншому споживачу тепла.
Вакуумний колектор з тепловою трубкою може бути використаний як для нагріву гарячої води, так і для нагріву басейну і підтримки нагріву опалення. Додатково комплектується насосною групою, трубопроводами високотемпературної ізоляції, бойлерами непрямого нагрівання і т. п. обладнанням. Кількість і тип встановлюваного обладнання можуть підібрати фахівці нашої компанії.
У комплектацію входить рама для установки на похилу покрівлю. Під'єднання - зовнішня різьба 3/4".
Габаритні розміри сонячного колектора LH3-30
| Тип вакуумної трубки | Heat pipe |
| Діаметр конденсатора | 24 мм |
| Висота конденсатора | 70 мм |
| Діаметр трубки heat pipe (стрижня) | 8 мм |
| Структура | суцільноскляна концентрична трубка з подвійними стінками |
| Якість скла, | Боросилікатне скло 3,3 (Т-091) |
| Зовнішній діаметр трубки і товщина стінки | 58 +/- 0,7 мм, 1,6 мм |
| Внутрішній діаметр трубки і товщина стінки | 47 +/- 0,7 мм, 1,6 мм |
| Довжина трубки | 1800 мм |
| Площа абсорбції | 0,0807 м2 |
| Площа апертури | 0,094 м2 |
Конструкція теплопровідних стрижня в скляній трубці
| Конструктивно | багатошарове (12 шарів) сонячне абсорбуюче покриття типу AI-N/SS/Cu |
| Метод покриття | пряме напилення |
| Поглинання випромінювання | > 91% |
| Емісія тепла | < 5% при 80 |
| Глибина вакууму | Р < 5 х 10 - 2 Ра |
| Температура стагнації | 250 З |
| Потужність сонячного випромінювання для початку ефективного збору тепла | 0,78 кВт/м2 |
| Середній коефіцієнт теплових втрат | 0,85 Вт/м2 *К |
| Стійкість до граду | < 25 мм |
| Стійкість до перегріву | до 220 |
| Стійкість до замерзання | до -30 С |
| Стійкість до вітру | до 30 м/с |
| Вага | 2,01 кг +/- 0,18 кг |
| Стартова температура | Двадцять |
| Термін служби | не менше 15 років |
Види сонячних колекторів можна подивитися тут.
| Основні | |
|---|---|
| Виробник | Altek |
| Країна виробник | Китай |
| Тип колектора | Вакуумний |
| Тип вакуумної трубки | Heat-pipe |
| Принцип работы | Під тиском |
| Режим використання | Цілорічне |
| Кількість трубок | 30 шт. |
| Площа апертури | 2.82 кв.м |
| Мінімальна робоча температура навколишнього середовища | -20 град. |
| Термін служби | 25 років |
| Гарантійний термін | 12 міс |
| Спосіб монтажу | Похилий |
| Кут нахилу | 45 град. |
| Максимальна потужність | 1692 Вт |
| Номінальний тиск | 6 бар |
| Максимальний тиск | 10 бар |
| Максимальна температура навколишнього середовища | 100 град. |
| Габаритні розміри | |
| Вага | 100 кг |
| Довжина | 2395 мм |
| Ширина | 1980 мм |
| Параметри трубок | |
| Довжина трубок | 1800 мм |
| Зовнішній діаметр трубок | 58 мм |
| Матеріал трубки | Скло |
| Користувальницькі характеристики | |
| Площа колектора | 3.84 м2 |
| Специфікація трубки | Ф58мм х 1800мм х 30 Φ конденс.Ø 24мм.Никеллированный |
| Гільза для термодатчика | Ø 8 мм х 100 мм |
| Внутрішній діаметр теплообмінника | 42 мм |
| Максимальна робоча температура | 100 З |
| Номінальна робоча температура | -20 С, , , +90 С |
| Розташування датчика | праворуч |
| Товщина металу | 2 мм |
| Місткість теплообмінника | 1,83 л |
| Продуктивність | 15 кВт*год/день |
| Приєднувальні діаметри | 3/4"HP |
| Рекомендований витрата | 4.4 л/хв |
| Рама і колектор | Сплав алюмінію |
| Тип установки | Плоска, похила, прямовисна поверхню |
| Максимальна температура нагріву | 250 З |
| Матеріал ізоляції | Мінеральна вата 42,5 х 34 мм |
| Матеріал теплообмінника | Мідь |
| Площа абсорбера | 2.42 м² |
- Ціна: 39 930 грн
